變頻器pid控制是在變頻器使用中較為常見的，其中最常見的為變頻器恒壓供水控制。有很多朋友跟我們反映不太了解變頻器pid控制設置步驟，現在就由變頻器的生產廠家德瑞斯來給大家簡單講解一下變頻器pid控制和變頻器恒壓供水參數設置的步驟。

每個變頻器品牌的參數表都不一樣，但是變頻器pid控制參數的設置可以說是大同小異的。大致的參數設置步驟如下：

1. pid給定源參數設置

2. pid反饋源參數設置

3. pid控制功能的主要參數設置，一個是比例增益，另一個是積分時間，和微分時間的設置

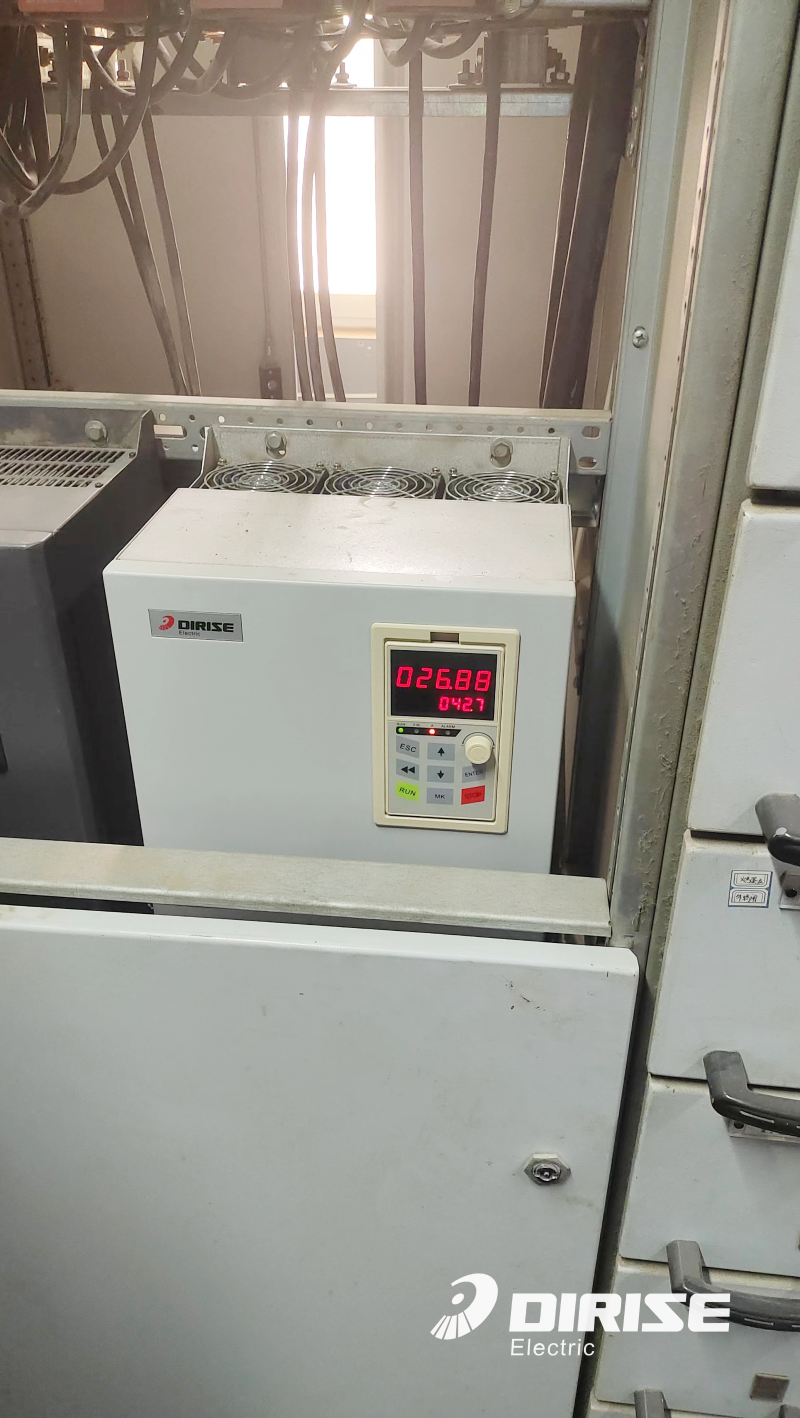

下面我們用德瑞斯ES100系列的變頻器為例，給大家講解一下此款變頻器pid設置步驟該如何進行。我們可以拿出ES100系列變頻器的說明書，根據說明書里面的參數進行設置。

1. 把變頻器的控制方式設置為pid控制，也就是p 00:03，設為5：pid控制。

2. 將p 00:04輸出頻率源設置為1：輔助頻率源。

選擇好變頻器的pid控制命令后，接下來設置pid的控制功能參數。

      1. 首先要設定的就是pid給定源P08.00，德瑞斯ES100變頻器默認的設定就是0:數字給定，此處可不做更改，直接進行下一步。

      2. 設置pid數字給定P08.01，默認的出廠值是50%，這50%的給定值相當于壓力表50%的量程值。

      3. 接下來設置pid的反饋源P08.02，我們把它設置為AI2這個模擬量輸入端子。

變頻器pid控制屬于閉環控制，簡單理解：當反饋值沒有達到設定值的時候，變頻器正常運行工作。當反饋值達到設定值之后，變頻器會停止運行。

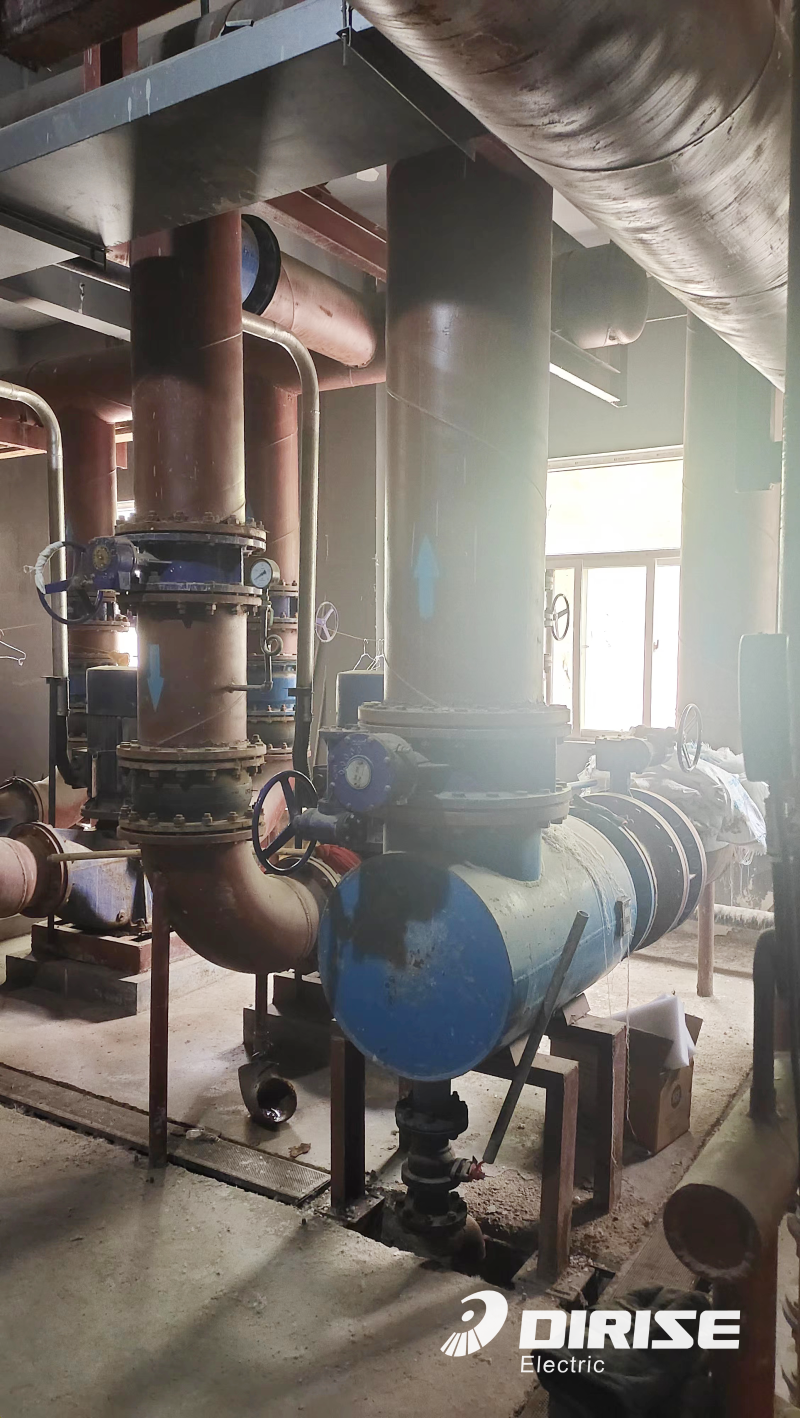

那么在變頻器恒壓供水的應用上，我們可以理解為：比如變頻器設定的壓力值是6公斤，當壓力表反饋回來的數值小于6公斤的時候，變頻器正常工作運行。當壓力表反饋回來的數值大于或等于6公斤的時候，變頻器就停止工作。

后面就是pid的三個主要參數——比例增益、積分時間和微分時間參數的設置。這三個數值是要根據現場的情況來進行設置的，在變頻器恒壓供水參數設置過程中，如果現場的要求不是很高的話，我們調一下比例增益和積分時間就可以了。例如：現場用水量比較頻繁，那我們就可以稍微調高一點比例增益參數，稍微調低一點積分時間參數。這樣基本上就可以滿足。當然，這里只是舉例，用戶在實際應用時一定要根據現場情況來進行調節，例如現場的進水量、出水量，管道大小。

以上便是德瑞斯變頻器對于變頻器pid控制設置步驟和變頻器恒壓供水參數設置步驟的簡單描述，相信大家已經對其有所了解了。想知道更具體、詳細的信息，歡迎咨詢我們！作為一個具備18年經驗的生產變頻器的廠家，德瑞斯有多個恒壓供水的案例可供參考。
